记使用Verilog实现的计算器

前言

大二上学期数字逻辑实验的课设。

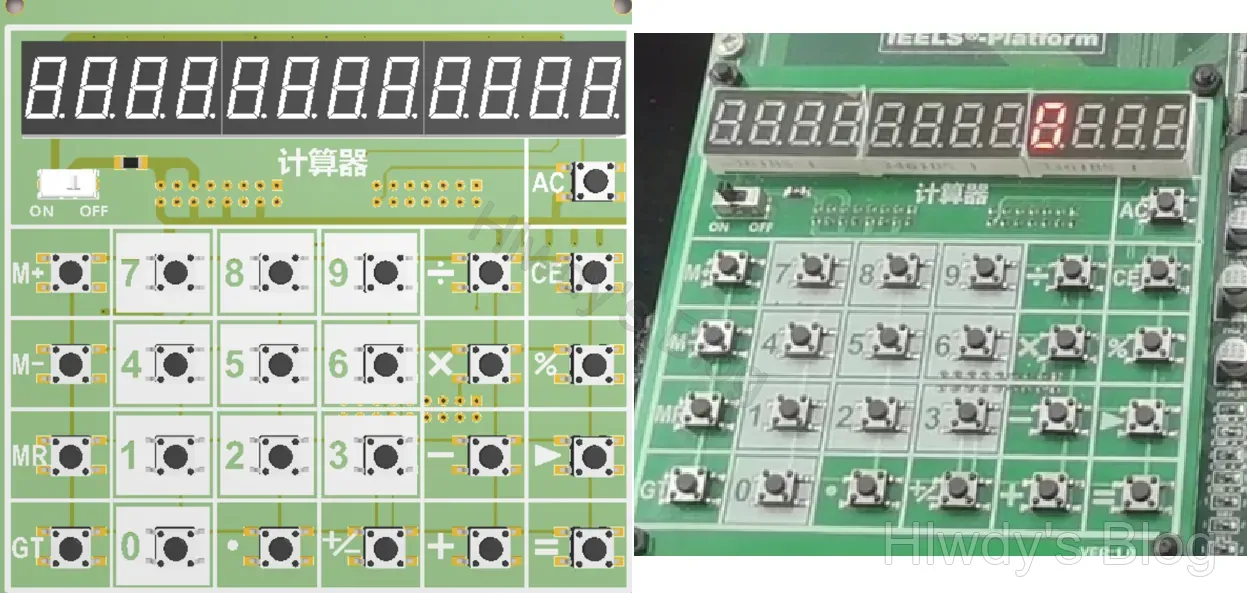

下图是预制好的扩展板，可以插在实验台上使用：

具体功能自由发挥，所以需要先明确一下要做什么。

目标是做一个多功能十进制计算器，能够识别4x6按键以及额外扩展的按钮。支持小数，能实现加、减、乘、除运算。12个数码管用于显示数值，从左到右第一位用于显示符号。

0-9键输入数字，整数部分输完后可以按下"."键进入小数输入，按下"+/-"键可以切换正负，CE可以清除当前输入的数，AC可以将包括存储数值在内的数据全清，退格键可以删掉当前输入的最后一位（小数位都删完后再按一次恢复整数输入）。

使用时，可以先输入第一个操作数，再按下操作符（加减乘除键），输入第二个操作数，按下=键显示结果。或者也支持连续输入计算，如按下1+2后继续按+、3、=，得到结果6。

按下GT键可以显示之前所有结果之和。计算器的储存有最多8个槽位，通过LCD液晶屏显示当前选择槽位的序号、储存的数，可以通过扩展的按钮新建和切换槽位。"M+"键可以将当前显示的数加到储存、"M-"键可以将储存值减去当前显示的数、"MR"键将储存值当作结果显示出来。

%键按下后可以将当前数除以100，额外扩展几个按钮还支持一些函数，比如sinx、cosx、开方、乘方。

如果结果溢出绝对值超过99999999.999（预设最大值），或者运算错误（比如除以0），则数码管最后五位显示"ERROR"。

大概就这么多...

思路启发

在此之前，我不得不提及一下StopWatch项目，这也是课程的一部分，让我们使用所学知识，一步步把一个"数字停表"各模块替换成自己写的组件，复刻出完整的功能。

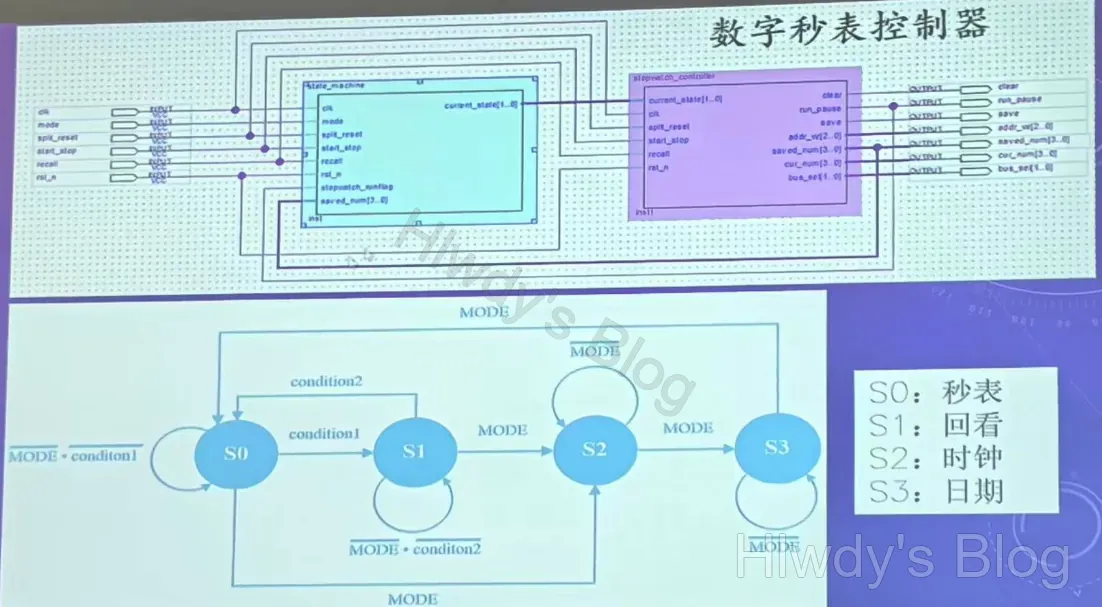

我设计的计算器很多思想也来自于此，比如说下图展示的四模式状态机，也启发了我计算器课设的状态机实现，这样让整个系统逻辑更清晰，每个模式干相应的事。

设计思路

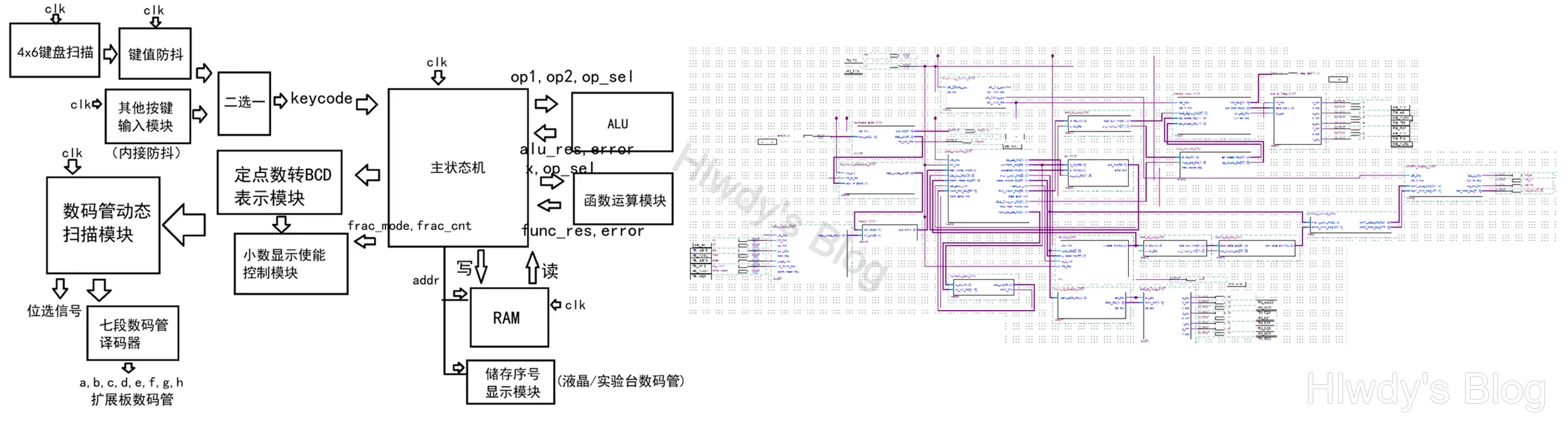

使用Quartus II 13.0软件进行开发，下图是总体框图 (右边是图形化连接的顶层模块)：

在确认选题为计算器后，我开始了ALU的编写，用2位位宽的op_sel输入，取值00、01、10、11分别代表加减乘除操作。

写着写着突然想起来还有小数，考虑到由于要在大概两周时间内抽空做这个，使用浮点数可能工作量过大，于是决定采用定点数（这样乘法器什么的都不用自己写了）。

考虑到三位小数还算是一个比较实用的精度，为了尽量让第三位小数准确，选择60位Q24定点数，即最后24位用于表示小数。这样数码管的显示设计也定下来了，最后三位固定显示三位小数，中间8位是整数部分。

这样的话乘除法需要注意一下，两个Q24定点数相乘后小数位就变成48位了，为了保持精度一致，应该将结果再右移24位。除法同理操作之前应该先将被除数左移24位。

这样思路就大概固定了，我还需要造一个状态机模块作为核心，周围有运算单元和储存单元（主状态机给它们输入，并接收返回的输出，完成功能交互），输入有键盘和按钮，输出有数码管。

状态机有三个状态，分别是第一操作数、第二操作数和结果显示模式，给状态机的输入有keycode，我给各按键预设了一个对应的键值（给无输入也单独分配了一个键值，代表无效），维持一个时钟沿有效。

在第一或者第二操作数模式下按0-9键可以输入数，输入整数部分时，就是把当前操作数乘以10再加上这位数字，退格则除以10并抹掉小数部分，小数部分的输入和退格我是用一个栈记录实现的。

之后做的过程中，发现细节还是很多的，状态机每个按键产生的效果都要考虑一下有没有遗漏，比如说加完一个数之后再按操作符会发生什么，那就设计一个连续计算功能。也有很多构想是编写的过程中产生的，比如说除以零或溢出计算错误，可以展示出来。同时负数也要展示，于是我就用10及以上编码字母E，R，O和负号-，修改一下七段数码管译码器，使这些能在数码管上显示。

在测试状态机的过程中，为了方便边写边测试，我用TestBench模拟按键输入到状态机，把BCD输出通过16进制用$display打印，四个二进制位一位，这样刚好就是数码管显示的内容。

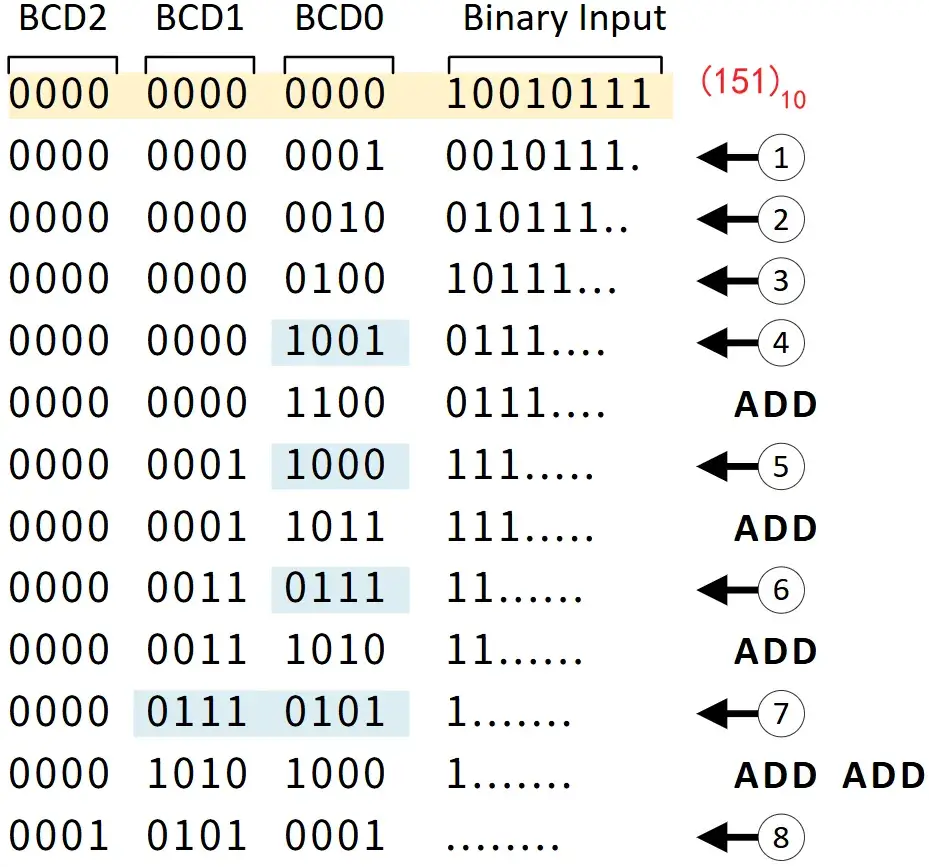

那么要把计算出的数接入显示的话，还得把数表示为12位BCD码，采用的是我在网上搜索到的Double Dabble算法（居然还真有这种东西）。核心逻辑是，在左移过程中，若任一BCD位（4位一组）的值大于等于5，则先给该位加3，然后再继续移位，最终得到这个数的BCD表示，如下图演示：

还有一个重要的步骤是去除前导零（都应该全灭而不是显示0），和小数点的显示（虽然是固定位置，但是进入小数输入之前也不用显示），额外控制一下这两个使能信号。那么还有一个问题来了，整数部分的前导零好办，小数部分的末尾零在输入这位之前也不应该显示，于是需要单独记录指示当前输入小数位位置。

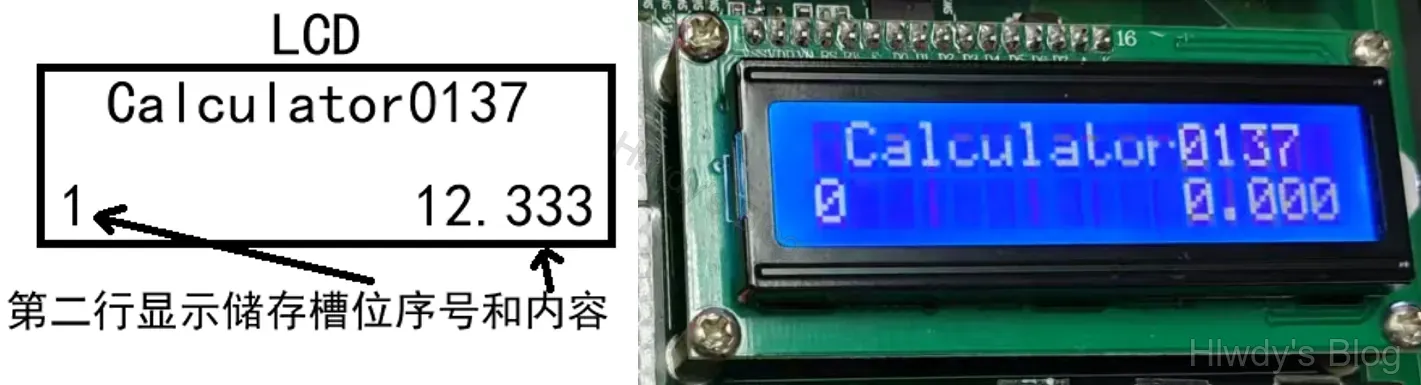

在实现M+/M-/MR操作的过程中，我就又联想到了StopWatch项目，设计了一个多存储槽位选择功能。初步设计打算把当前槽位的序号和内容BCD（也想着可以显示+-*/）再转ascii字符串显示在液晶屏上的（如下图所示，型号LCD1602），正好我们课上实验做的液晶控制封装成模块可以直接用。

至于三角函数功能，是用CORDIC算法实现的，它无需乘法器，将复杂的三角函数运算转化为简单的移位与加减法，逐步迭代逼近目标值。

仿真测试

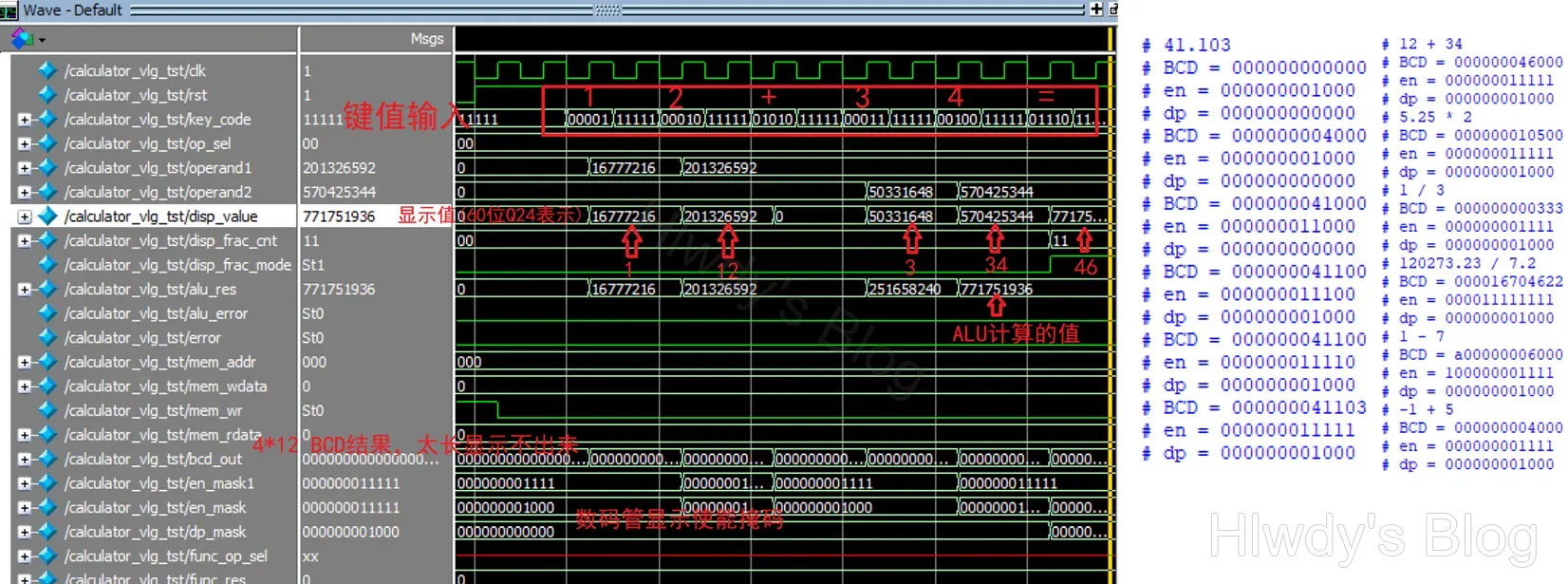

如上文所述，仿真我是写了个TestBench脚本进行的。进行了各种情况的测试，波形图非常长，主要还是根据$display打印的数据来验证结果的（BCD、en、dp，其中en和dp分别是12个数码管和小数点的使能端），如下图右边所示，a=10是负号的编码。

左边的部分波形图也可以看一下，01010是+的键值，01110是=的键值，用五位编码所以用最后的11111代表无效键值（无输入）。

稍微解释一下，disp_value是状态机输出的显示值，60位Q24定点数表示，16777216就刚好是2的24次方（二进制1后面24个0），再乘以12就是201326592，也就是整数部分为12，小数部分全0。

硬件实测

再说说线下实测的事，我们第一次主要就是去测键盘输入和数码管显示的，由于仿真结果都没什么问题，以为应该很快就能结束。实际上，一开始扩展板没插好，且模式没调对，后来才发现要换到模式4，这时候才知道扩展板不能和液晶屏同时使用，大概是引脚位置的限制，为了替代我就干脆把槽位序号显示在实验台本身的数码管上。

再是我把数码管使能高低弄反了导致什么都没有显示（，然后键盘防抖输入也写炸了，导致输入全都被当作抖动消除了，而我们这个计算器大项目编译又很慢，改了一节课才调好。

不过事先在TestBench仿真确实是很正确的做法，之后再稍微修修补补，就基本完成了整个项目。

总结

这门课，从最开始的八选一模块、三八译码器、七段数码管译码器、RAM模块、分频器、计数器、序列检测器等，一步一步做，最后自行设计完成一个课设，也挺好玩的，更是让我体会到一个计算器诞生的不易（bushi
