宿舍折腾香橙派记录：软路由、UPS and More
发表于 2026-01-02 共 3494 字
分类于 记录

宿舍折腾香橙派记录：软路由、UPS and More

起源

初入大学校园，总想着要干点什么。众所周知CERNET2教育网的IPv6是完全免费的，可以拿来做免流，正好大一认识了一位学长，于是在他的指导下便开始了香橙派的折腾。

购买和组装

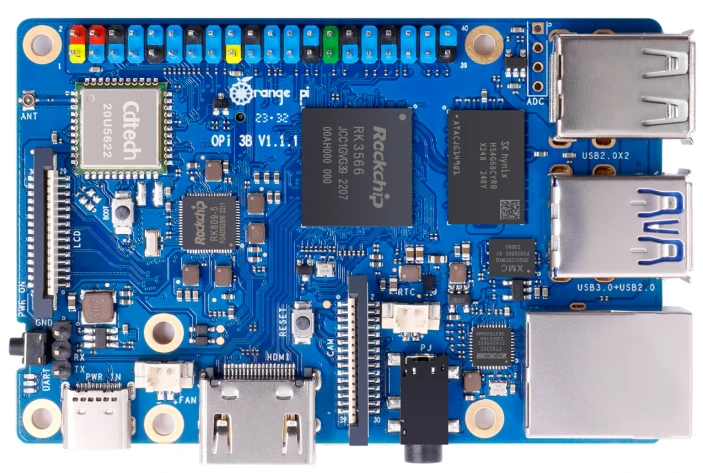

选择的是香橙派Orangepi3b，由于我发现emmc模块单买要便宜一点，于是就和开发板分开买了。中途突然发现烧录系统镜像还得有公对公的USB线，于是又临时买了一根。

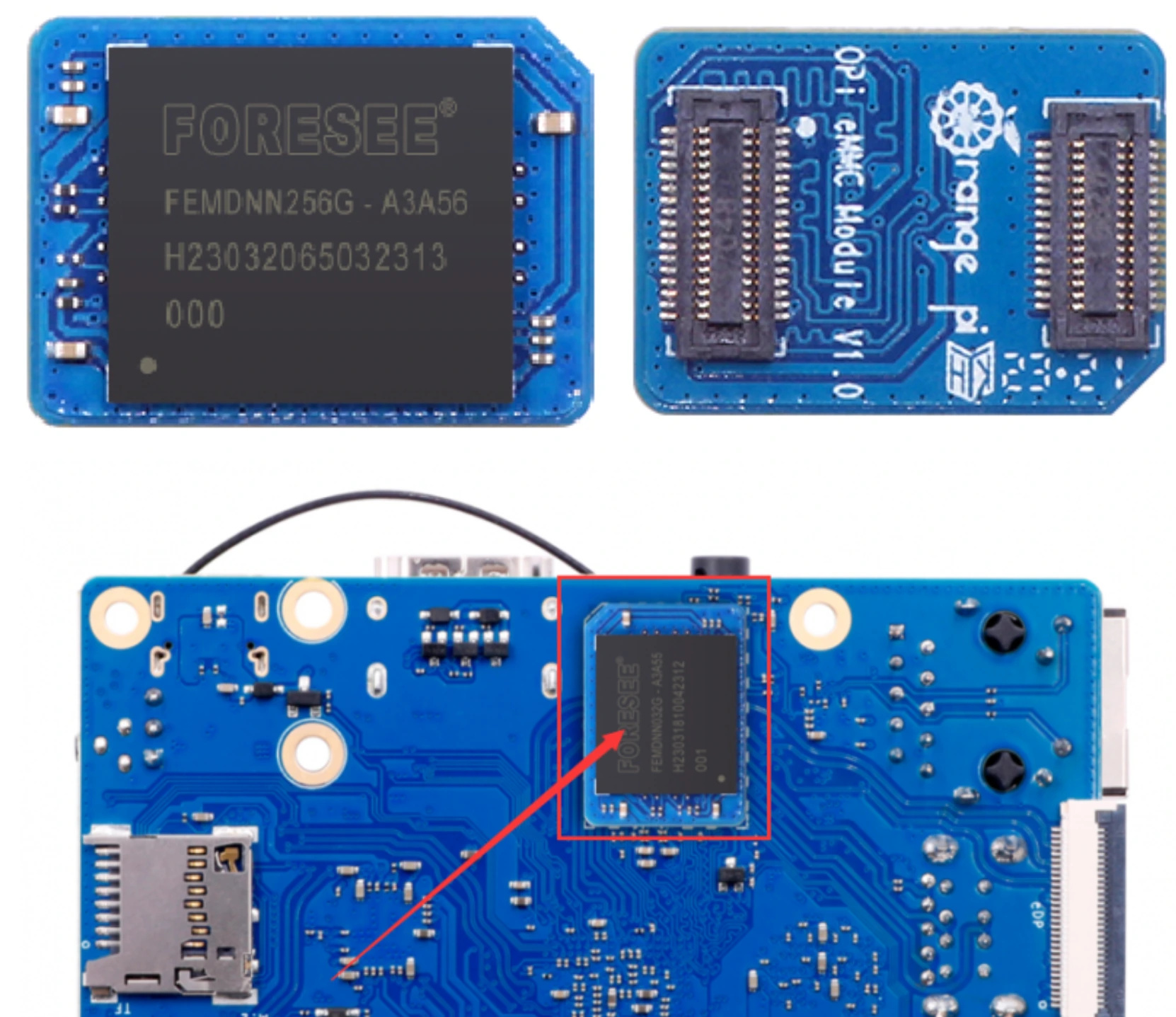

到货后按照官方文档所示，我迫不及待地把emmc插入开发板背面的扩展接口内，结果发现非常松，正当我怀疑这玩意“难道是焊上去的”之时，使劲一按发出清脆一响，就固定好了，居然是暴力出奇迹啊。

烧录Linux镜像到emmc

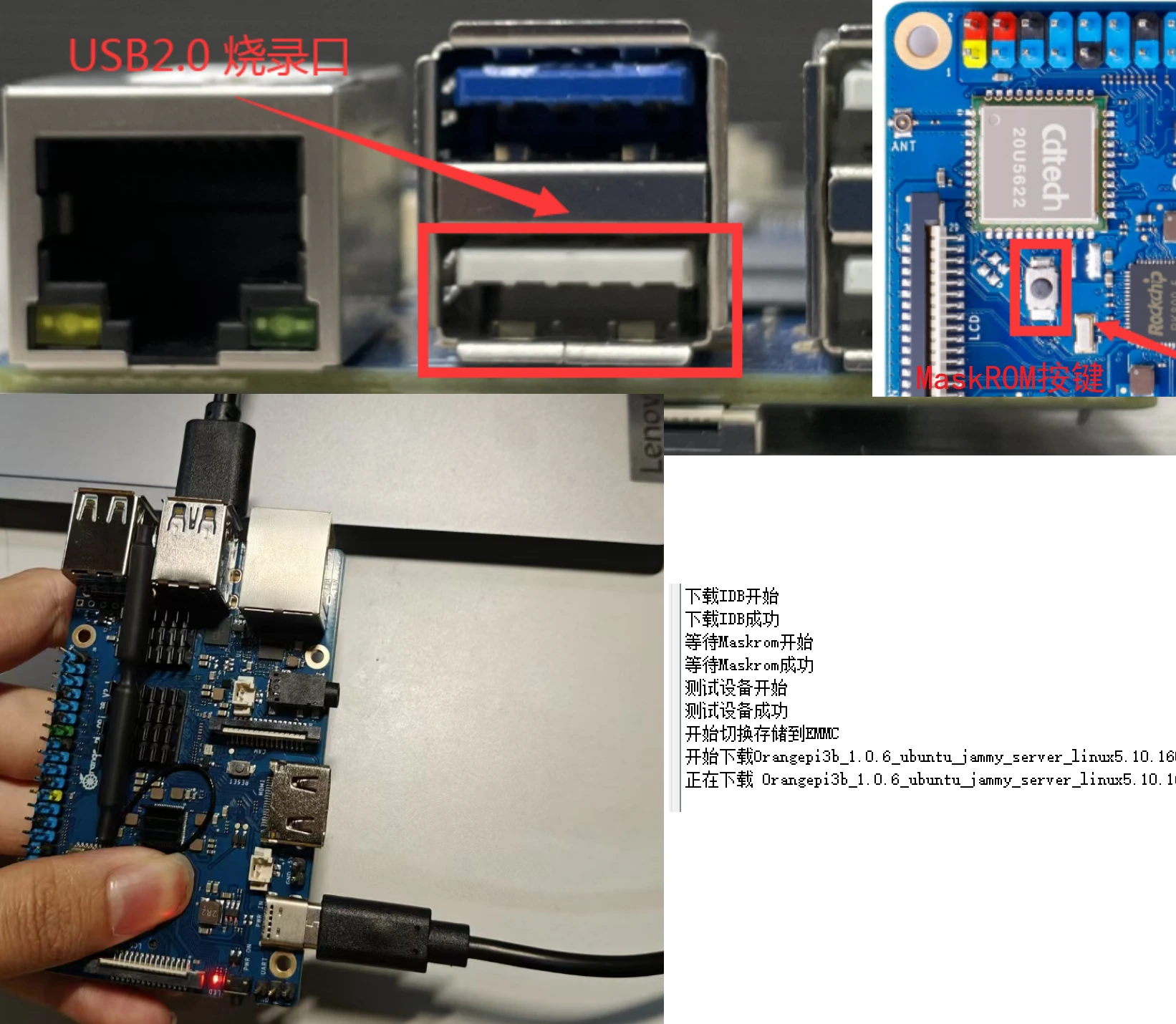

先下载瑞芯微驱动DriverAssitant_v5.12.zip并安装，通过USB2.0公对公数据线连接好开发板与Windows电脑，不用连接电源，然后按住开发板的MaskROM按键不放，再给开发板接上Type-C接口的电源，并上电，就可以松开MaskROM按键了。

打开官方提供的RKDevTool，这时候就提示发现一个MASKROM设备了，这里都按照官方教程进行镜像烧录，就不详细阐述了。

这里选择的是Ubuntu系统，烧录完Linux镜像后，系统会自动启动。

初步配置

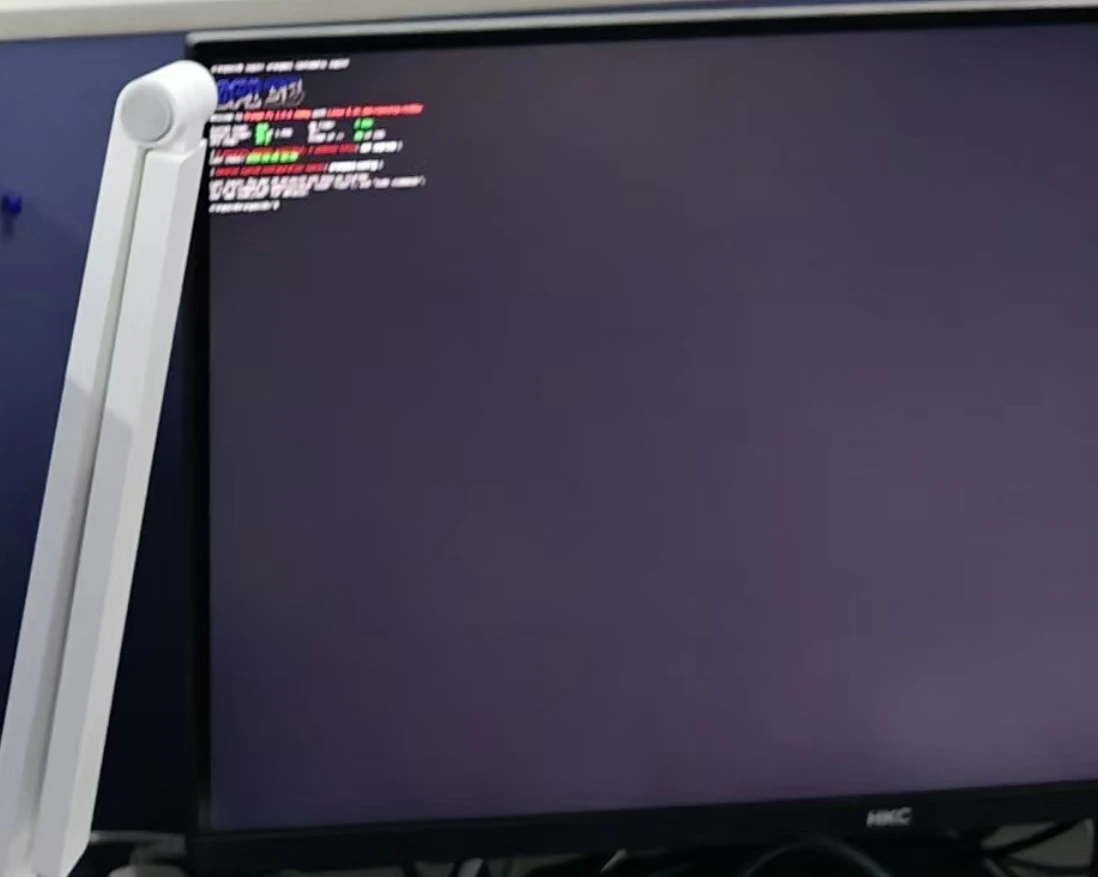

这时候我没有显示器，开机之后也没办法操作，遂来到学长工位，在学长的帮助下，进行了初步配置。配图有点糊，是当时连上显示器后的命令行界面：

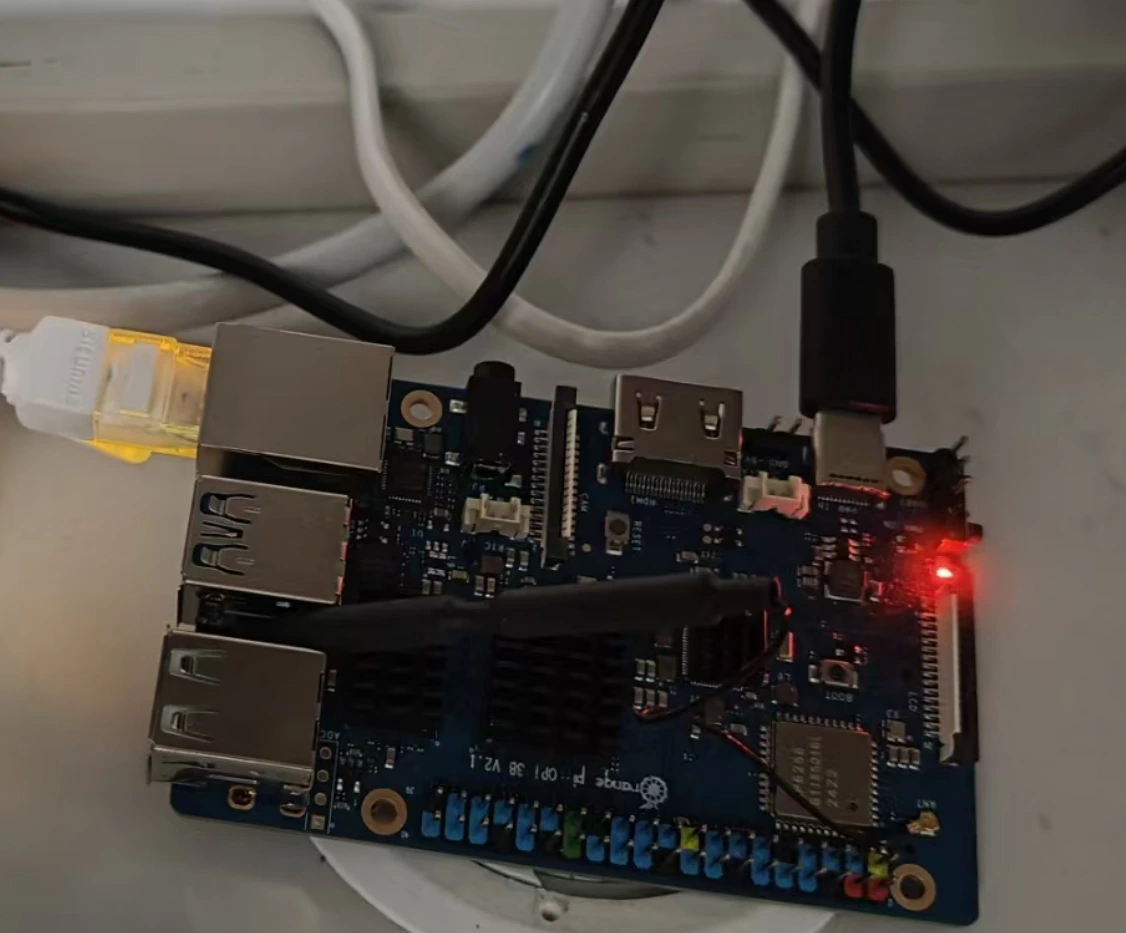

简单来说就是让香橙派用create_ap打开一个WiFi热点，这样用电脑去连接，就可以在局域网环境下通过ssh登录了。回到宿舍后，我用提前买好的10米网线连接宿舍光猫，用祖传的校园网登录bash脚本完成了校园网接入。

这时候就已经可以上网了，按照一般的linux系统流程，我此后完成了国内镜像源的替换，apt包的更新等。为了防止由于热点爆炸+IP变化而导致的ssh失联（别说，还真遇到过），我又写了一个使用cloudflare api实现的ddns服务。

软路由

说白了，就是让香橙派作为路由器，对流量进行处理和转发。

hostapd

最开始用的是create_ap自动配置热点，后来改成自己的/etc/hostapd.conf配置，别的不说了，里面主要就是hw_mode=a可以设置热点为5 GHz频段。

有个坑就是自己配置无线网卡的时候，一定都不能让NetworkManager管理网卡（要改成unmanaged状态），否则会报错。

dnsmasq

dnsmasq作为DHCP服务器，可以给客户端分配静态IP地址，配置例如：

listen-address=192.168.88.1
dhcp-range=192.168.88.50,192.168.88.150,12h

radvd

香橙派作为路由器，radvd是用来给客户端发送路由器通告（RA）的，用来维持IPv6。

提到IPv6，为了让香橙派热点支持它，我可折腾了好久，中途遇到了各种客户端丢失IPv6地址、路由表丢失等问题。

一开始Windows在半小时后会丢失路由表，重新连接WiFi后恢复，稳定复现。我一气之下使用wireshark抓包对比才看出点问题：不知道什么原因，Windows客户端一直收不到香橙派的组播ICMPv6。我最后改成针对单客户端链路地址的单播，才勉强解决路由表丢失的问题。

interface wlan0 {
    AdvSendAdvert on;
    MaxRtrAdvInterval 100;
    MinRtrAdvInterval 30;
    AdvDefaultLifetime 2000;
    AdvOtherConfigFlag on;
    clients {
        fe80::xxxx:xxxx:xxxx:xxxx; # 写上clients就会进行单播了
    };
    prefix 2606:678:123::/64 {
        AdvOnLink on;
        AdvAutonomous on;
        AdvValidLifetime 86400;
        AdvPreferredLifetime 43200;
        AdvRouterAddr on;
    };
};

此后问题又来了，如果Windows电脑休眠太久，ip -6 neigh查看香橙派的neighbor可能会将其标注为FAILED，并且无法自动恢复（这就很奇怪了），导致回程包发不回去，而此时Windows主动ping一下香橙派的地址又能重新联系上（而安卓手机系统好像又没有这个现象）。总之就是二者的联系不太稳定，我手动写唤醒计划脚本才缓解了这一切。

透明代理

最初的配置是写了两个xray的config，一个用作代理分流，另一个作为dns服务器（可以让校内域名通过校内dns服务器解析，其他的分国内和国外域名dns分流）。然后开整透明代理，确保net.ipv4.ip_forward=1 打开linux IPv4转发（同理IPv6要打开net.ipv6.conf.all.forwarding=1），使用nftables规则，把包转发到xray的tproxy端口，这样就可以由xray处理流量。

由于透明代理时的dns是在客户端处理的，因此把所有53端口的dns流量都强制劫持到xray，确保由自己的dns处理。

{
    "type": "field",
    "outboundTag": "direct",
    "ip":["172.21.0.21"], // 小心踩坑了，校内dns服务器53端口得直连，不用劫持到dns-out
    "port": "53"
},
{
    "type": "field",
    "outboundTag": "dns-out",
    "ip":["0.0.0.0/0","::/0"],
    "port": "53"
}
// dns-out为本地dns服务器

xray的tproxy入站配置可以这样写，端口12422：

{
    "tag": "transparent",
    "port": 12422,
    "protocol": "dokodemo-door",
    "settings": {
        "network": "tcp,udp",
        "followRedirect": true
    },
    "sniffing": {
        "enabled": true,
        "destOverride": ["http", "tls"],
        "metadataOnly": false
    },
    "streamSettings": {
        "sockopt": {
            "tproxy": "tproxy"
        }
    }
}

nftables简化配置如下，流量处理后打上标记2，避免形成环路，根据实际需求修改：

define RESERVED_IPv4 = {
    0.0.0.0/8,
    10.0.0.0/8,
    100.64.0.0/10,
    127.0.0.0/8,
    169.254.0.0/16,
    192.168.0.0/16,
    192.0.0.0/24,
    224.0.0.0/4,
    240.0.0.0/4,
    255.255.255.255/32
}
define RESERVED_IPv6 = {
    ::/128,
    ::1/128,
    fc00::/7,
    fd00::/7,
    fe80::/10,
    ff00::/8
}

table inet xray {
        chain prerouting {
                type filter hook prerouting priority mangle; policy accept;

                ip daddr $RESERVED_IPv4 accept
                ip6 daddr $RESERVED_IPv6 accept
                meta mark 2 accept
                meta l4proto {tcp,udp} meta mark set 1 tproxy ip to 127.0.0.1:12422 accept
                meta l4proto {tcp,udp} meta mark set 1 tproxy ip6 to [::1]:12422 accept
        }
        chain output {
                type route hook output priority mangle; policy accept;

                ip daddr $RESERVED_IPv4 accept
                ip6 daddr $RESERVED_IPv6 accept
                meta mark 2 accept
                meta l4proto {tcp,udp} meta mark set 1
        }
}

还要设置一下，标记为1的包，走路由表规则到本地：

ip rule add fwmark 1 table 104
ip route add local 0.0.0.0/0 dev lo table 104

ip -6 rule add fwmark 1 table 106
ip -6 route add local ::/0 dev lo table 106

外壳搭建

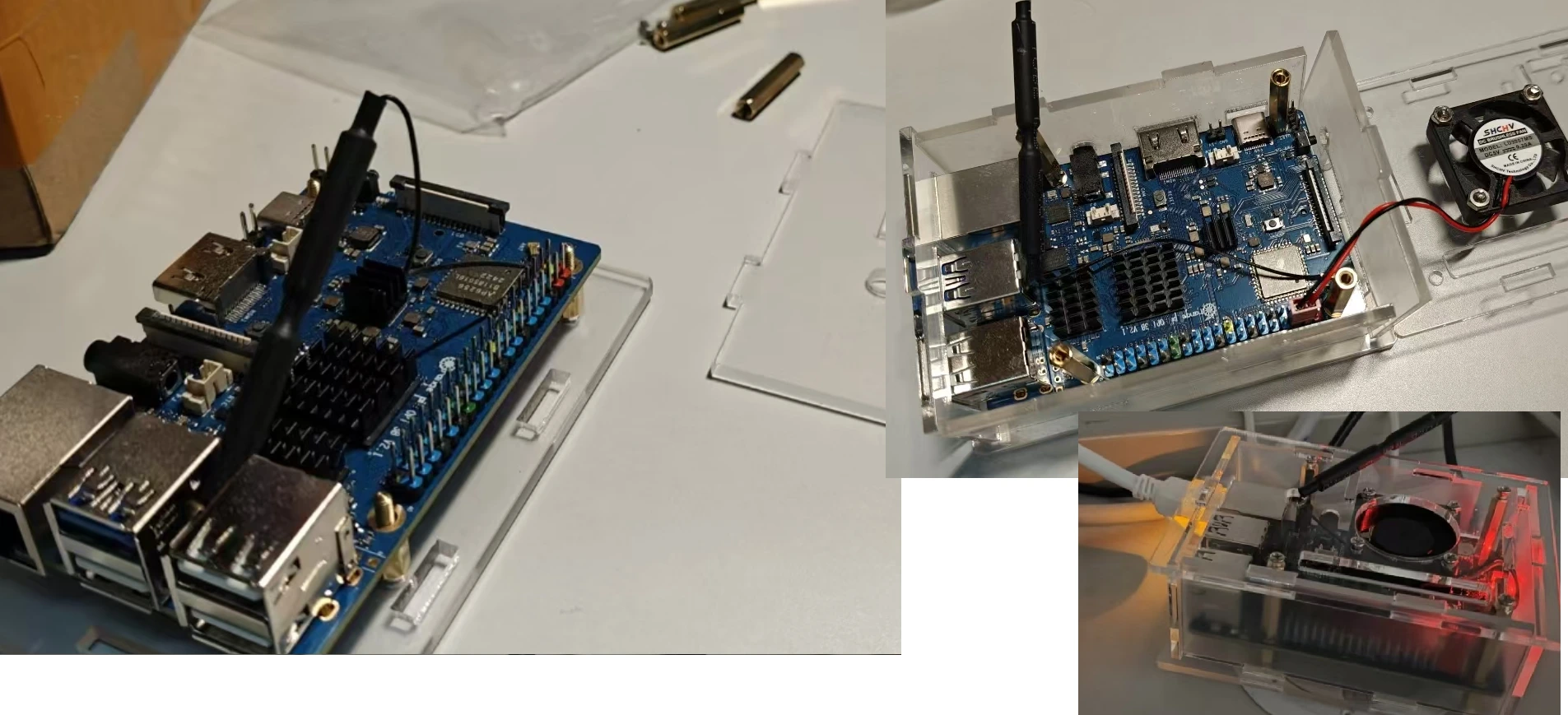

由于现在就只是一块板子，在桌上不美观也不好放，于是我就有了加装外壳的打算。在网上购买亚克力板子，还附赠一个小风扇（虽然不能控制转速等参数，拿来散热够用了，就是清灰比较麻烦）。

ups

由于宿舍晚上会熄灯断电，为了避免造成负面损坏，之前的策略一直是在晚上11点前2-3分钟自动关机，这样第二天来电后香橙派会自动开机。

但是这样有一个问题，那就是晚上就不能用香橙派的WiFi了，且没有针对突发停电的应对方案。（之前其实还有时间校准问题，晚上断电后不能正确计时，因此早上还要自动借助ntp服务器校准系统时间）

为此，我打算买一个ups（不间断电源），而市面上的ups一般都较大不适合宿舍使用，于是我最后选择了一个轻量的方案。

不是打广告的意思（，这个小型ups有三节18650电池串联，可以专门给树莓派/香橙派供电，支持5V5A输出，且在断电的一瞬间也能保持供电稳定，我的测试下满电大概能撑10小时，白天支持同时给电池充电和香橙派供电，完全满足要求。

这样就不再需要自动关机，在正常情况下，就可以不间断地一直运行下去了。同时为了晚上节电，我还写了一套脚本，可以在深夜开启CPU的节电模式自动降频，暂时禁用网卡关闭热点，第二天来电后恢复。

值得一提的是，这个小ups还支持用I2C接口读取当前的电压、电流、功率和电量百分比状态。通过sudo usermod -aG i2c [username]给一个linux用户赋予I2C组权限，使用一个封装好的python类就可以读出来。

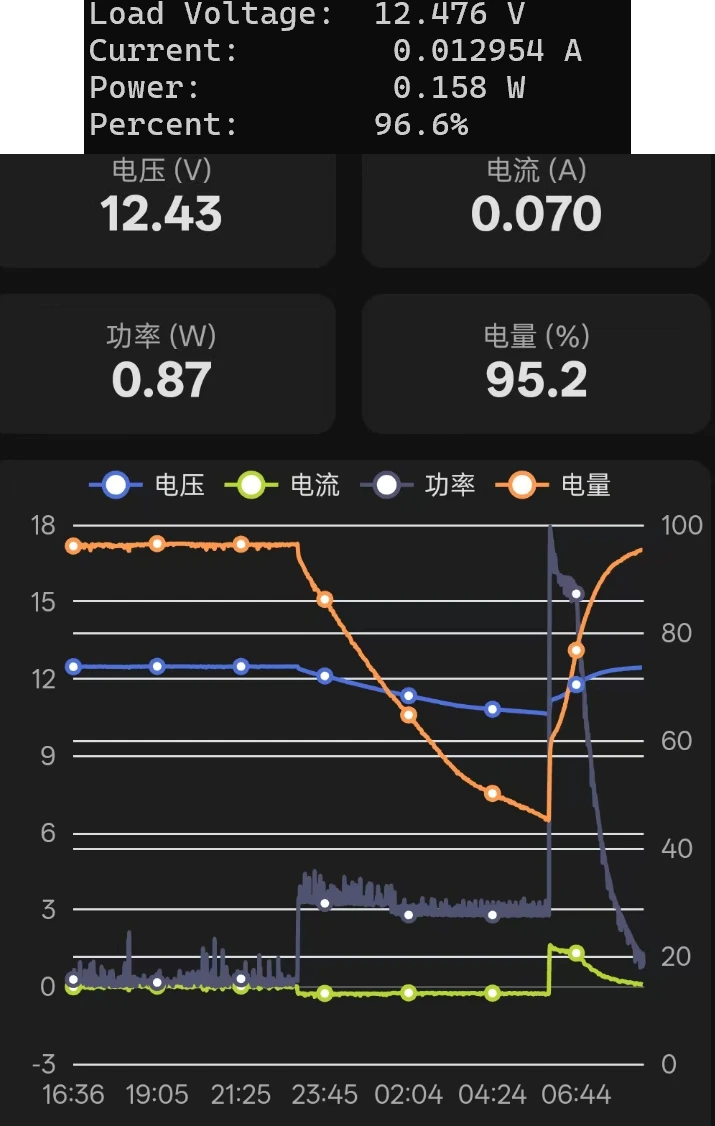

往后的某一天，我心血来潮，又想着用flask做了一个ups电量监测系统，每30s采集一次数据并存入数据库，用折线图可视化出来24小时的历史数据，效果还不错，如图就是某一天记录的完整充放电过程。

双网卡

我后来把网线从光猫换接到宿舍桌下的网口了，这样晚上也可以用网。但是我发现有线网的稳定性不好，甚至过半小时左右会timeout一下（难道说设施老化？）。又是某一天突发奇想，我打算再接入一个网卡，这样白天通过WiFi连接光猫，晚上再换到有线网。一开始我想着直接就用一个USB网卡，后经推荐我选择了AX200网卡（原因是支持WiFi6，且香橙派上有M.2接口）。

买到后我傻眼了，这个接口根本插不进去，后来才知道香橙派这个M.2接口是给外接固态硬盘提供的，用网卡的话还得要一个转接卡（香橙派这样加装网卡好像全网参考都比较少？），万幸的是加上转接卡后，果然能用了，linux内置Intel驱动，不需要额外编译内核，运行起来会亮蓝灯。

这样现在就变成了双网卡配置，板载网卡用于开热点，加装的AX200用于连接宿舍光猫。一番折腾后，我加上了依赖时间的路由自动切换脚本和相应的校园网登录逻辑。

mosdns

当前版本的xray-core对dns的处理其实并不是很到位，很多类型的（比如TXT record）dns请求不能内部处理，甚至会有奇怪的timeout问题。为了更好的体验，我选择了自建mosdns，分流缓存什么的功能都不缺，再由xray直接把dns-out转发到mosdns本地的udp端口。

我后面发现有线网的dns好像存在劫持问题，53端口都会被劫持到校内dns，于是全部换用加密的doh。

一个简化的参考配置（mosdns v5版本）如下，除了校内域名外，腾讯系的用dnspod doh，剩下用阿里doh：

log:
    level: info
plugins:
    - args:
        upstreams:
            - addr: 172.21.0.21
      tag: forward_local_dns
      type: forward

    - args:
        upstreams:
            - addr: https://dns.alidns.com/dns-query
              dial_addr: "2400:3200::1"
              enable_pipeline: true
      tag: forward_ali_doh
      type: forward

    - args:
        upstreams:
            - addr: https://doh.pub/dns-query
              dial_addr: "120.53.53.53"
              enable_pipeline: true
      tag: forward_dnspod_doh
      type: forward

    - tag: "tencent_domain"
      type: "domain_set"
      args:
        exps:
            - "qq.com"
            - "qpic.cn"
            - "gtimg.cn"
            - "gtimg.com"
            - "cdn-go.cn"
            - "wechatpay.cn"
            - "tenpay.com"
            - "wechat.com"
            - "weixin.com"
            - "weiyun.com"
            - "idqqimg.com"
            - "tencent.com"

    - tag: cache
      type: cache
      args:
        size: 10240
        lazy_cache_ttl: 86400

    - tag: "main"
      type: "sequence"
      args:
        - matches:
          - "!qtype 65"
          exec: $cache
        - matches: has_resp
          exec: accept

        - matches:
          - qname xxx.edu.cn
          exec: $forward_local_dns
        - matches: has_resp
          exec: accept

        - matches:
          - qname $tencent_domain
          exec: $forward_dnspod_doh
        - matches: has_resp
          exec: accept

        - exec: $forward_ali_doh

    - args:
        entry: main
        listen: 127.0.0.1:5355
      tag: udp_server
      type: udp_server

cloudreve部署

Cloudreve是一款开源的网盘软件，正好可以在香橙派内部署一个。我把E5订阅的OneDrive挂载上去，就实现了一个校内大容量的网盘，存取文件都比较方便。

除此之外，cloudreve还支持离线下载，香橙派正适合用于这种挂机用途，配置过程在此不阐述。

一些感想

通过统计数据可以发现，现在B站、学习通、微信等都有了IPv6的支持，日常使用数据很多都通过IPv6实现了免流。香橙派不仅成为了宿舍内的“小数据中心”，整个折腾过程也让我对linux系统的使用更加熟练。

别看这篇文章就写到这里，实际上中间经历的坑远超想象，一步一步才调到现在的效果，也算是2025的一个较大成果吧。
